燃油燃气蒸汽锅炉

产品介绍   永兴的WNS型超低氮燃油燃气锅炉是采用先进工艺生产的锅壳式三回程湿背燃油燃气锅炉,由锅炉本体、连接烟道、除氧泵、除氧器、燃烧器、汽水系统、仪表、节能器、冷凝器等组成

容量:1-20T/0.7-14MW
燃料:天然气、焦炉煤气、城市煤气、重油、棕榈油、高炉煤气
应用领域:

产品介绍

永兴的WNS型超低氮燃油燃气锅炉是采用先进工艺生产的锅壳式三回程湿背燃油燃气锅炉,由锅炉本体、连接烟道、除氧泵、除氧器、燃烧器、汽水系统、仪表、节能器、冷凝器等组成。与旧式锅炉相比,它最突出的特点是低氮(锅炉的运行过程中,氮氧化物排放量大大减少,可达30mg/m3以下,符合国家的政策要求)。再加上此锅炉具有结构紧凑,外形美观,操作简单、运行安全可靠等特点,现已被广泛的应用于各行各业。

WNS型超低氮燃气锅炉采用全湿背结构,高温烟气都被水包围,解决了回烟室的冷却及密封问题,改善了锅炉的运行环境。冷凝器(采用翅片管制作)的增设,使锅炉的效率提高到98%以上,节省了运行成本。同时,该锅炉设有漏电保护功能,一旦控制系统检测到电热元件漏电,锅炉将自动切断电源,以此来保证工人和锅炉的安全,提高锅炉的使用寿命。

性能特点

保护功能完善,具有缺水保护和泄压保护,确保锅炉安全高效的运行。

外包装采用不锈钢制作,使得抗腐蚀性能大大增加。

锅炉的前后烟箱盖是活动的,大大降低了检修的难度,提高了检修效率。

后视装置的设计,便于工人观察燃烧状况。

冷凝器采用的是“耐硫酸低露点腐蚀”专用钢材,提高了锅炉的使用寿命。

内部烟管采用螺纹结构,提高了传热效率,强化了传热效果。

受热面布置良好,使水循环和热循环得到保障,使传热效果大大提高,达到了最佳状态。

控制系统根据炉水温度控制循环泵的启停,炉水温度达到设定上限时,热水循环泵启动,低于设定下限水温时,热水循环泵停止。

锅炉尾部加热的有冷凝器,利用锅炉尾部排出的余热来提高锅炉的进水温度,降低排烟温度,使锅炉的热效率达到100%以上,节省了运行成本。

燃烧、水位、温度和蒸汽压力均可以自动调节,自动控制,既方便了工人的操作,也提高了安全性。

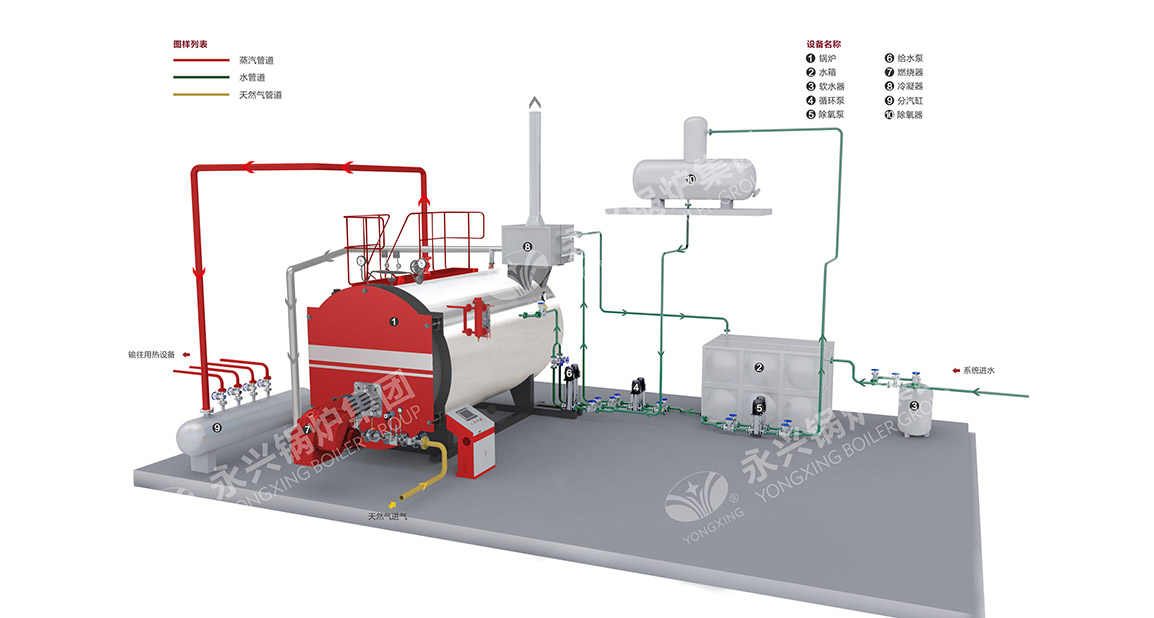

系统图

WNS型超低氮燃气锅炉系统图



左右滑动查看全部参数

型号规格 额定蒸发量
(T/h)
额定工作压力
(Mpa)
饱和蒸汽温度
(℃)
氮氧化物
(Mg/M3)
设计燃料 最大运输重量
(KG)
最大运输尺寸
(MM)
WNS1-1.25-YQ 1 1.0
1.25
1.6
2.5
184
194
204
225
18-30 天然气
轻油
重油
4800 3200x1800x2000
WNS2-1.25-YQ 2 7200 3800x1900x2200
WNS3-1.25-YQ 3 10000 4100x2000x2400
WNS4-1.25-YQ 4 12400 4400x2300x2600
WNS6-1.25-YQ 6 16000 5300x2400x2700
WNS8-1.25-YQ 8 21500 6800x2600x3000
WNS10-1.25-YQ 10 26000 6300x2700x3200
WNS12-1.25-YQ 12 31000 6700x2700x3200
WNS15-1.25-YQ 15 40000 8700x3700x3500
WNS20-1.25-YQ 20 48600 8050x3750x3950
型号规格 额定热功率
(MW)
额定工作压力
(Mpa)
额定出/回水温度
(℃)
氮氧化物
(Mg/m3)
设计燃料 最大运输重量
(KG)
最大外型尺寸
(MM)
WNS0.7-0.7/95/70-YQ 0.7 0.7
1.0
95/70
115/70
18-30 天然气
轻油
重油
4800 3200x1800x2000
WNS1.4-0.7/95/70-YQ 1.4 7200 3800x1900x2200
WNS2.1-1.0/95/70-YQ 2.1 10000 4100x2000x2400
WNS2.8-1.0/95/70-YQ 2.8 12400 4400x2300x2600
WNS3.5-1.0/95/70-YQ 3.5 14900 5300x2400x2700
WNS4.2-1.0/95/70-YQ 4.2 16000 5600x2500x2800
WNS5.6-1.0/95/70-YQ 5.6 21500 6800x2600x3000
WNS7-1.0/95/70-YQ 7 26000 6300x2700x3200
WNS10.5-1.0/95/70-YQ 10.5 40000 8700x3700x3500
WNS14-1.0/95/70-YQ 14 48600 8050x3750x3950
型号规格 额定热功率
(MW)
额定工作压力
(Mpa)
额定出/回水温度
(℃)
氮氧化物
(Mg/m3)
设计燃料 最大运输重量
(KG)
最大外型尺寸
(MM)
CWNS0.7-95/70-YQ 0.7 0 85/60
95/70
18-30 天然气
轻油
重油
4320 3200x1800x2000
